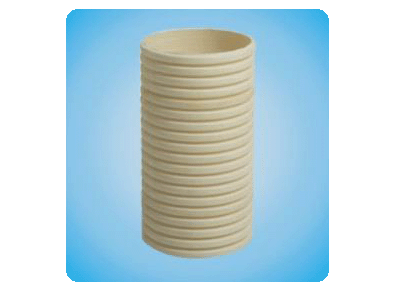

MPP電力電纜保護管

產品描述：

改性聚丙烯(M PP)電力電信電纜管，是無須大量挖泥、挖土及破壞路面，在道路、鐵路、建筑物、河床下等特殊地段敷設管道、電纜等施工工程。與傳統的“挖槽埋管法”相比，非開挖工程更適應當前的環保要求，去除因傳統施工所造成的塵土飛揚、交通阻塞等擾民因素，這一技術還可以在一些無法實施開挖作業的地區鋪設管線，如古跡保護區、鬧市區、農作物及農田保護區、高速公路、河流等，可廣泛應用于市政、電信、電力、

煤氣、自來水、熱力等管線工程。

改性聚丙烯(MPP)電力電信電纜管具有抗高溫、耐外壓的特點，適用于1 0KV以上高壓輸電線電纜排管管材。管材常用規格為中11 O～中250，分為普通型和加強型。普通型適用于開挖鋪設施工和非開挖穿越施工埋深小于4M的工程；加強型適用于非開挖穿越施工埋深大于4M的工程。

產品通過國家化學建材測試中心的檢測，取得了較好的社會效益和經濟效益。

特征

1具有優良的電氣絕緣性。

2具有較高的熱變形溫度和低溫沖擊性能。

3抗拉、抗壓性能比HDPE高=

4質輕、光滑、磨擦主力小、可熱熔焊對接。

5長期使用溫度一5～70℃。

主要用途

1城鄉非開挖水平定向鉆進電纜排管工程，及明開挖電纜排管工程。

2城鄉非開挖水平定向鉆進下水排污排管工程。

3工業廢水排放工程。

施工須知

1管材運輸、施工過程中嚴禁任意拋摔、撞擊、刻劃、曝曬。

2熱熔對接時兩管軸線要對準，端面切削要垂直平整。

3加工溫度、時間、壓力、視氣候狀況作相應調整。

4管材最小彎曲半徑應≥75管外徑。

地埋式高壓電力電纜用聚丙烯套管 Q/320483 TGC009-2005 單位：mm

公稱外徑	環剛度20KN/㎡		環剛度20KN/㎡		環剛度20KN/㎡
公稱外徑	公稱壁厚	質量（Kg/m）	公稱壁厚	質量（Kg/m）	公稱壁厚	質量（Kg/m）
110	5.7	1.812	7.2	2.252	9.1	2.782
125	6.4	2.345	8.2	2.908	10.3	3.570
140	7.2	2.912	9.2	3.648	11.6	4.491
160	8.2	3.784	10.5	4.745	13.2	5.844
180	9.2	4.769	11.8	5.986	14.9	7.396
200	10.3	5.918	13.1	7.396	16.5	9.107
225	11.6	7.480	14.8	9.367	18.6	11.54
250	12.8	9.160	16.4	11.54	20.6	14.19

管材的主要物理力學性能

項目	指標	試驗方法
密度g/cm3	0.91-0.95	GB/033-86
滑動磨擦系數	0.35∠	GB/T3960-89
拉伸強度（23±2）℃Mpa （70±2）℃Mpa	≥24.0 ≥18.0	GB/T1040-92
熱熔接接頭拉伸強度 Mpa	≥21.6	GB/T3960-92
彎曲強度（23±2）℃Mpa	≥37.0	GB/T9341-2000
彎曲彈性模量 Mpa	1000-2000	GB/T9341-2000
扁平試驗（D/2,-5℃）	不破裂	GB/9647-88
維卡耐熱（10N.50℃/h）℃	≥120	GB/T1633-2000
落錘沖擊（-5℃） D＞160mm 10kg2m D≤160mm 6kg2m D≤125mm 5kg*2m	9/10不破裂	GB/T6112-1985

管材在23±2℃時允許的最大拉拔力

公稱外徑公稱環強度	110	125	140	160	180	200	225	150
20KN/㎡	3060	3800	4800	6300	7900	9800	12400	15300
40KN/㎡	3700	4800	6000	7900	10000	12300	15600	19300
80KN/㎡	4600	5900	7500	9700	12400	15200	19300	23800
